HOMEHome TheaterEquipments(1)

ホームシアター - 機器たち(1)

equipments_leftequipments_rightホームシアターで使用する機器たちは、左写真にあるようにメタルラック2台に設置しています。

ここでは、ホームシアターで活躍している(活躍していた)プロジェクター以外の映像関係機器を紹介します。
使用機器の大半が、業務用(プロ用)となっています。

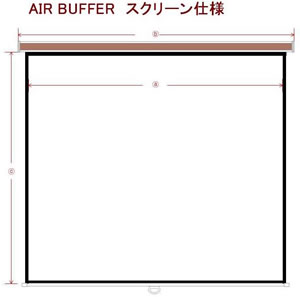

air_buffer_screen120inches スクリーン

スクリーンサイズ:
幅:2,400mm、縦:1,800mm
韓国製の廉価スクリーンです。(おそらく)マットタイプです。
さすが韓国製らしく、単位が"inch"でなく、"mm"で作成されており、正確には、120inchesサイズにはなっていません。
※ 計算しますと、4:3で118inches16:9で108inchesとなります。
また、スクリーンとしての性能もいまいちで、2年程度の使用で、すでに「しわ」が出てきております。
でもまぁ、サイズに対して激安だったので、こんなものと割り切っています。

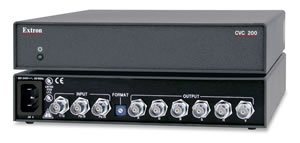

extron_cvc200 Extron CVC 200

YPbPr → RGBHV変換器です。3管プロジェクターでは、RGBHVで信号を受けることが必須であり、また映像出力機器は、YPbPr出力が大半であるため、このような変換器が必要となります。
1080iまで対応しています。

imagenics_crc_2Imagenics CRC-2

これも、YPbPr → RGBHV変換器になります。都合、2台あります。
当初使用していたSONY PC-1271J(スイッチャー)の入力端子が、RGBHVであったため、この変換器を購入しました。
Extron CVC 200より、こちらの方が入手性は良いようです。
1080iにて使用しています。

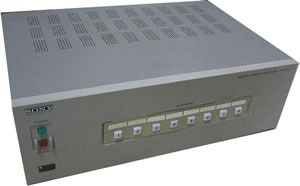

sony_pc_1271j SONY PC-1271J

8ch入力スイッチャーです。出力を専用ケーブルで接続すれば、プロジェクター側のリモコンで、入力切替ができるようになります。
専用ケーブルは、VPH-1252QJを購入したときに付属していました。
後にもう1台購入し、別途専用ケーブルも購入し、2台をカスケード接続して、16入力切替対応しました。

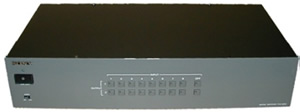

sony_pvs_820s SONY PVS-820S

VIDEO信号切替用スイッチャーです。LD、S-VHS、DVDなどのVIDEO信号を切り替えて、ラインダブラーに接続しています。
S端子切替4ch、また音声(ステレオ)にも対応しています。

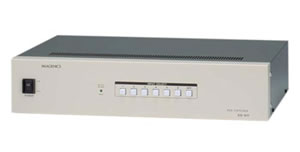

imagenics_ds_611 Imagenics DS-611

YPbPr(色差信号)の切替に使用してるスイッチャーです。
6ch入力を切替可能です。

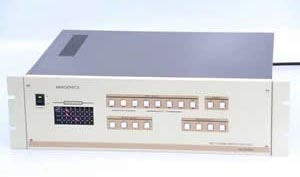

imagenics_ms_343dqImagenics MS-343DQ

VPH-D50QJ(ドルフィン)の購入に伴い、その入力をRGBHVとしたかったので、このスイッチャーを入手しました。
マトリックスイッチャーで、出力を4系統とれます。
1chをVPH-D50QJに、2chをVPH-1252QJに割り当てています。
PC-1271Jは、あまり使用されなくなってしまいました。

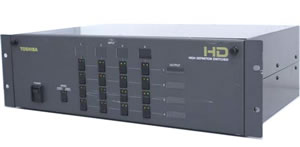

toshiba_high_definition_switcherTOSHIBA HIGH DEFINITION SWITCHER

銘板無し。量産前の試作品なのかも知れません。ネット検索してもありませんでした。
YPbPr信号専用の4x4マトリックス・スイッチャー、音声信号付、です。
とても重宝していましたが、Yb信号が出力されなくなり、Imagenics DS-611に買い換えました。現在、故障中です。

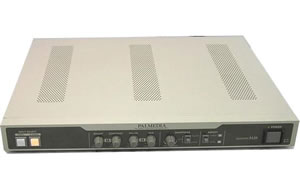

chromatek_biraster_3420Chromatek BIRASTER 3420

けっこう有名なラインダブラーらしいです。
VIDEO信号をHDTV信号に変換します。出力は、RGBHV信号となります。VIDEO信号入力は2系統の切替が可能です。
16:9のHDTVを見た後、4:3の画像をみると結構迫力がありました。 とにかく、壁一面が画像に満たされるのですから。

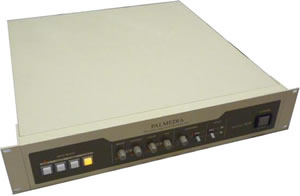

chromatek_biraster_3428Chromatek BIRASTER 3428

あまりにも激安であったので、動態保護してしまいました。
性能は、Chromatek BIRASTER 3420と同等(と思われる)ですが、入力ch数が、2ch→4chへと増えています。
ただ、色調が狂っており、パネル上の調整だけでは直りませんでした。多分、内部調整が必要と思われますが、筐体を開けて確認する前に"9212"を入手できましたので、そのまま放置しています(おい)。

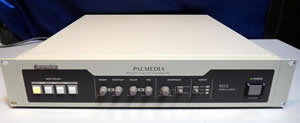

chromatek_palmedia_9212Chromatek PALMEDIA 9212

銘板から"BIRASTER"の名前が消えていて、"9212 HDTV CONVERTER"となっています。
機能は、BIRASTER 3428と同等と思われますが、画質は向上しているようです、といいたいのですが、よくわからん(笑)。ただ筐体は、大きく重くなっています。
実は、まだ画質を確認していない、というかこの頃からBlu-ray/地上デジタル/BSデジタル等のHDTVしか見なくなりましたので、この装置の出番は、なくなってしまっています。

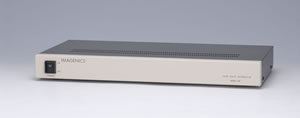

imagenics_wbd_14fImagenics WBD-14F

1to4 映像・音声分配器です。Imagenics DS-611の出力をImagenics CRC-2とTOSHIBA TDP-EW25へと分配しています。
