"DENON TU-500 FM チューナー" の修理

ネットオークションにて落札、購入しました FM チューナーですが、「ジャンク品」ということであり、また45年前の製品ということでもあり、修理を試みること無くオブジョとして飾ってきました。
しかし最近になって、オープンリールデッキを入手し、その録音ソースとして FM 放送を加えたくなり、修理を試みることにしました。
メモ書きとなりますが、その修理の様子を記しておきます。

DENON デンオン FM ステレオチューナー TU-500

2019.7.10 にネットオークションで落札して、2019.7.13 に届けられました。オークションで掲載されていたときの写真をアップしておきます。

i-img800x600-1562383756iojkyy181341i-img800x600-1562383756wcw6kw214590i-img800x600-1562383756oe8jp4186213i-img800x600-1562383756ehew6c205724

i-img800x600-1562383756tejvwq234567出品者からの情報です(掲載されたときのままを転記しています)。

【状態評価】※弊社基準を元にしております。 - 中古

【商品詳細】
・傷、汚れ、擦れがございます。
・ホコリ、黄ばみがございます。
・テープの貼り付けがございます。
・本商品はクリーニングを行っていない現状渡しの商品になります。ご理解頂きますようお願い致します。
・通電確認のみ確認しております。
・長時間継続しての動作確認は行っておりません。

※ 上記以外の詳細な動作確認は行っておりません。記載されていない部分に関しての動作については不明となっております。
その他機能について、動作不良がある可能性があること予めご了承頂いた上でのご入札のご検討をお願い致します。
※ 写真に写っているものが商品のセットの全てです。(撮影小物は除きます)

製品が届いてすぐに確認しましたが、そのときの状態を列記しておきます。
1. 外装には確かにホコリ、黄ばみ、傷、汚れ、擦れ等がありましたが、致命的なものはありませんでした。
2. ランプは、"STEREO" 以外は点灯しているようです。
3. FM 放送受信にて、"STEREO" 受信できませんでした。音声が "AUTO" でステレオにならず、"STEREO" ランプも点灯しませんでした。
4. "STEREO ONLY" にすると音声が切れたままとなります(無音となります)。当然、"STEREO" ランプも点灯しません。
5. "MUTING" ON にしても同様に無音となります。
6. "SIGNAL" メーター最大の時、 "TUNING" メーターがセンターにきていません(若干ずれているようです)。
7. 周波数表示が若干ずれているようです。
8. ヘッドフォンに接触不良、ボリュームにガリがあります。

分解、内部目視確認

分解する前に外装を清掃しておきます。とりあえずは、アルコールを含ませたウェットティッシュでフロントパネル、外装及びバックパネルを清掃しておきました。修理が完了すれば、つまみを外して本格的に清掃する予定です。

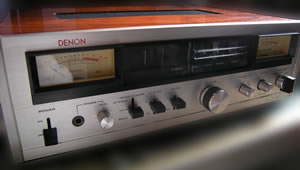

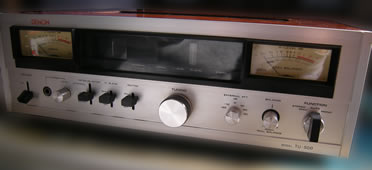

DSCN4296DSCN4298

目立つような大きな傷もなく、けっこう綺麗になりました。テープの貼り付け跡はまだうっすらと残っていますが。

case_off_manual

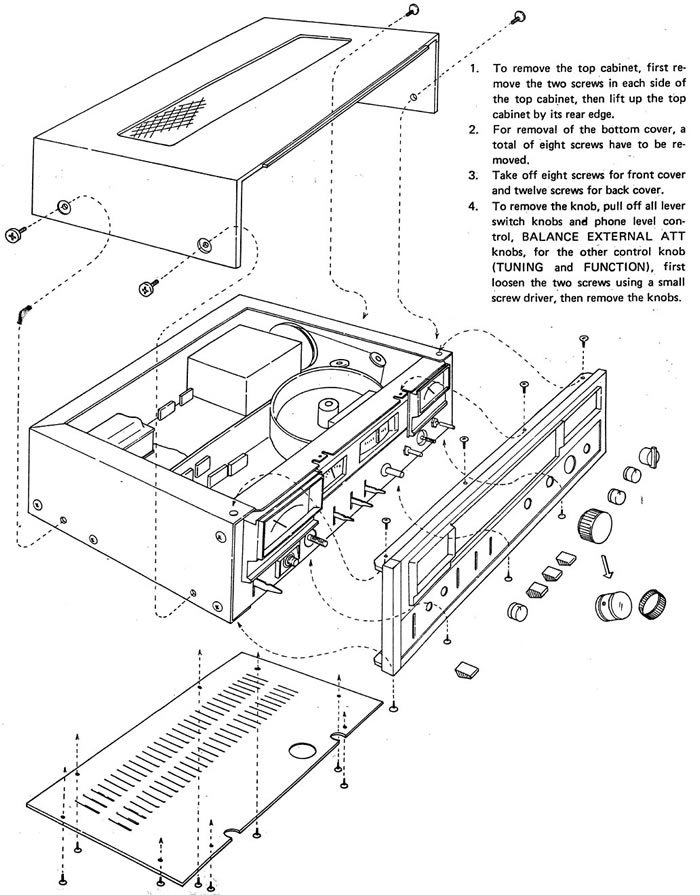

次にサービスマニュアルを参考にしながら、外装を外していきます。そして、内部の状況を確認します。

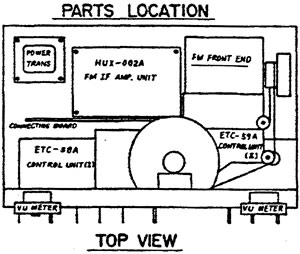

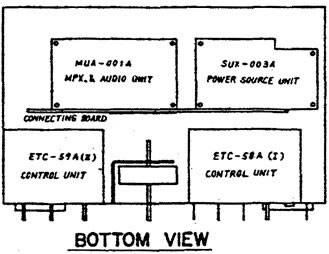

parts_location_top_viewparts_location_bottom_view

DSCN4315DSCN4305DSCN4333DSCN4334

DSCN4310DSCN4307DSCN4340ウッドキャビネットを外して、上部からチューナー内部の様子を確認しました。
けっこうホコリが溜まっていますが、45年前の製品ということを考えると意外ときれいな状態でした。
修理・メンテナンス等のために分解、いじられた形跡はありませんでした。

基板上のコンデンサー、抵抗も大丈夫そうです。ただし、トランジスターの足は軒並み黒くなっており、その動作に不安がありますね。

DSCN4318DSCN4320DSCN4319DSCN4331

DSCN4325次に底板を外して、下部から見たチューナー内部の様子を確認します。
4枚の基板が隙間なく並べられています。ハンダ面が見える基板の素子の状況は分かりませんが、ハンダクラック等は見られませんでした。

電源基板、FM MPX 回路基板(と思われる)2枚の基板上の素子の様子ですが、抵抗・コンデンサーとも見た目大丈夫そうです。ただし、ここでもトランジスター・IC ともリード線が黒くなっており、できれば交換したいところです。

"HITACHI HA1156W FM STEREO DEMODULATOR" IC 交換

ha1156w_from_auctionsネットオークションで落札した IC "HITACHI HA1156W FM STEREO DEMODULATOR" が届きましたので、交換して様子を見ることにします。外装を外して基板を確認していたときに気になっていた IC です。

DSCN4350DSCN4354DSCN4355DSCN4359

"MUA-001A FM MPX & AUDIO AMP UNIT" 基板を取り出して交換してみます。また、コネクタ近辺に基板の腐食のような汚れがありましたので、アルコール拭きしておきました。
コネクタには、接点復活剤を適量吹き付けて、余分なものはこれも拭き取っておきました。
そして、基板を元に戻して再度電源投入して確認です。

結果、「不具合改善せず」でした。"STEREO" にならない、"STEREO" ランプが点灯しないのは別の原因があるようです。残念。

"MUA-001A FM MPX & AUDIO AMP UNIT" 基板回路確認

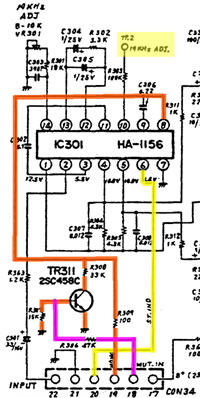

泥縄式ですが、"HA1156W" が載っている "MUA-001A FM MPX & AUDIO AMP UNIT" 基板回路とその動作を回路図・実体配線図から確認してみます。

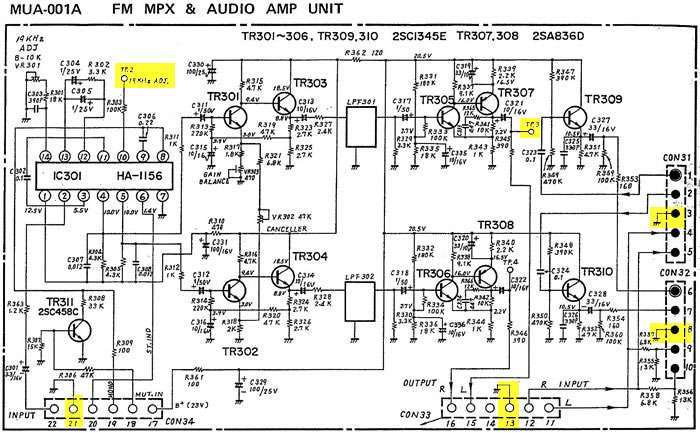

mua_001a_fm_mpx_and_audio_amp_unit_circuit_diagram

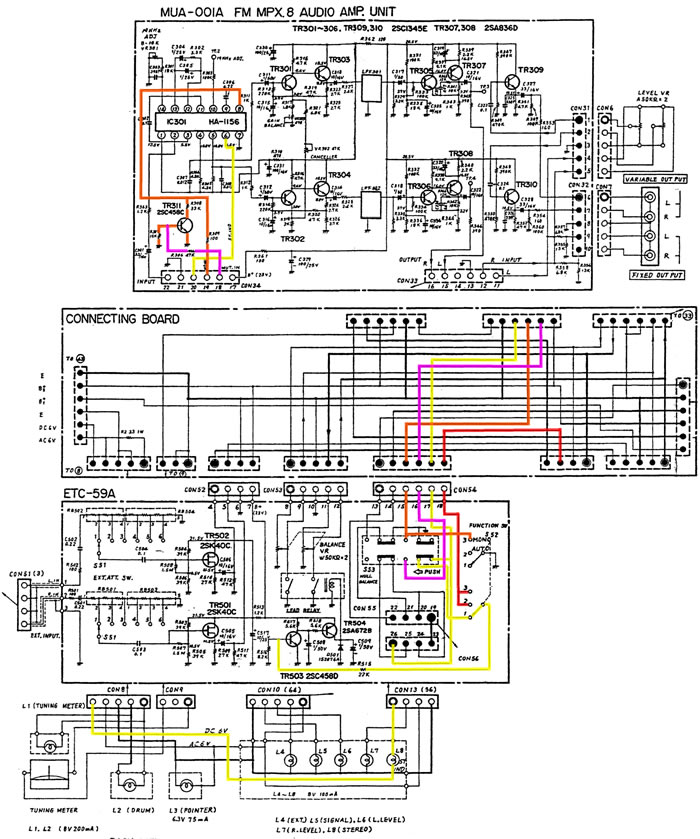

さて仕方がありませんので(おい)、泥縄式となりますが、まずは "MUA-001A FM MPX & AUDIO AMP UNIT" 基板の回路図から考察です。

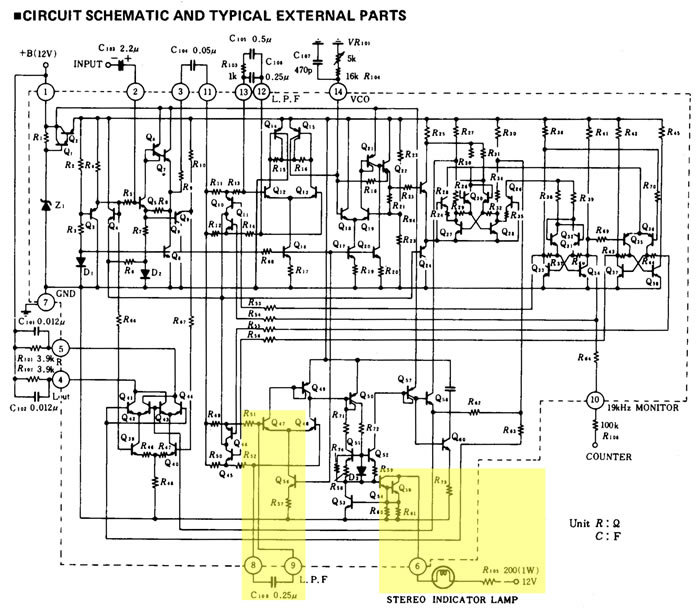

ha1156w_functional_block_diagram

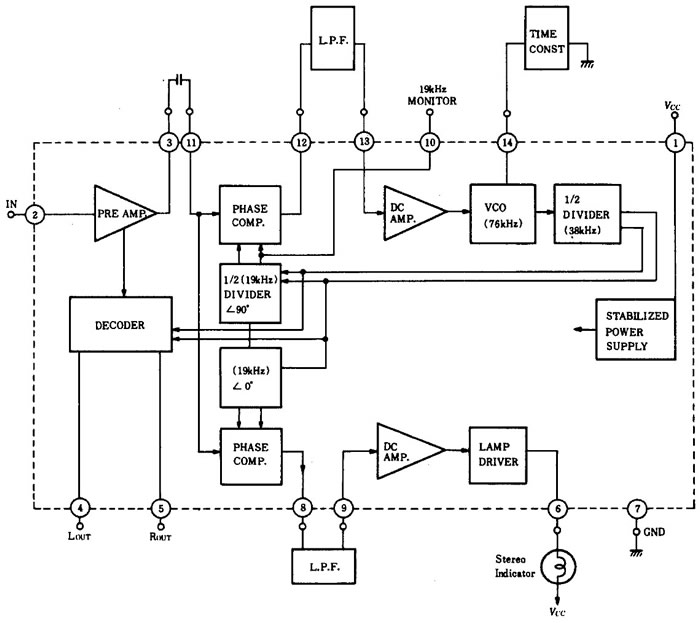

"HA1156W" の "FUNCTIONAL BLOCK DIAGRAM" です。

connecting_board

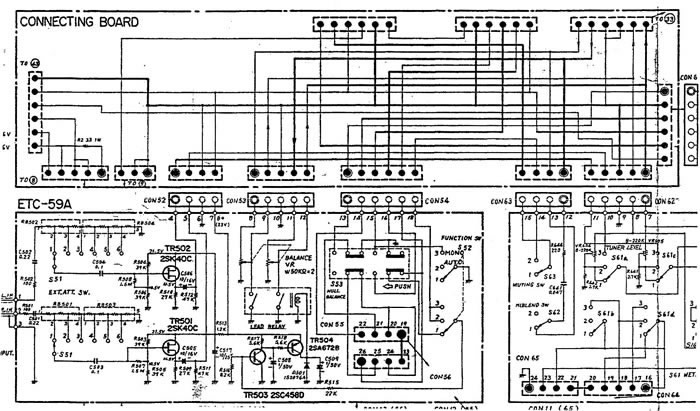

次に "MUA-001A FM MPX & AUDIO AMP UNIT" 基板の INPUT/OUTPUT がどこにつながっているかを調べるためには、サービスマニュアルの実体配線図を見る必要があります。
"MUA-001A FM MPX & AUDIO AMP UNIT" 基板の INPUT/OUTPUT は、"CONNECTING BOARD" を介して "ETC-58A CONTROL UNIT (1)" と "ETC-58A CONTROL UNIT (2)" につながっているようです。

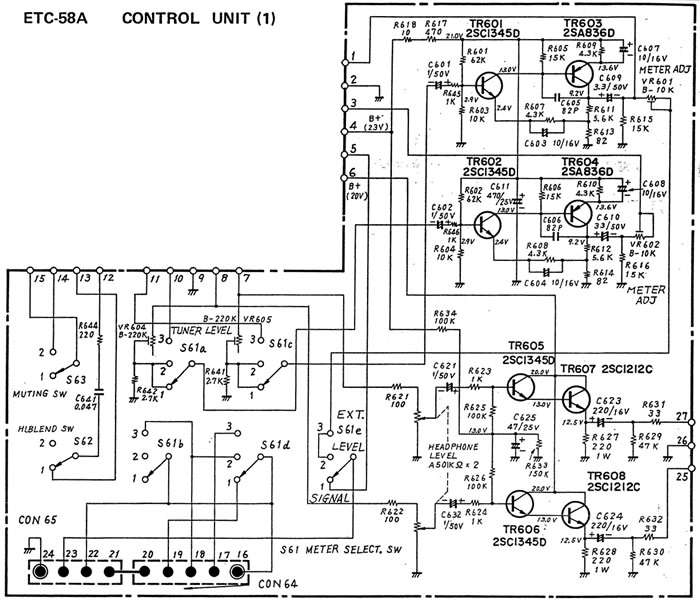

control_unit_1

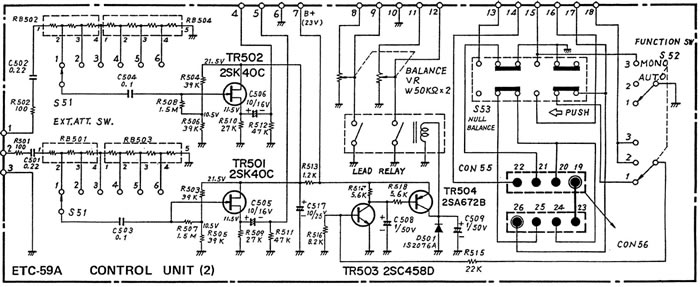

control_unit_2

connecting_to_control_panel

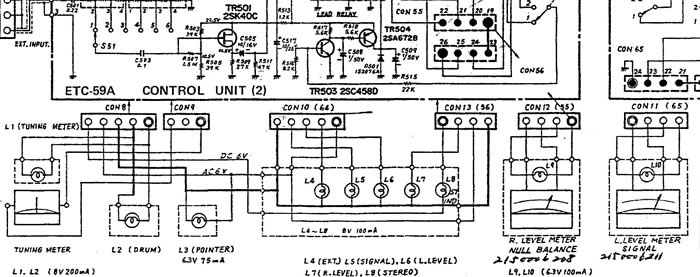

"ETC-58A" "ETC-59A" の回路図を示しています。これで、操作パネルから "MUA-001A" までの繋がりが分かりますね。
まぁ、繋がりが分かっても動作が理解できるとは限りませんが・・・(おい)。

トランジスター交換と発振器(19kHz)調整

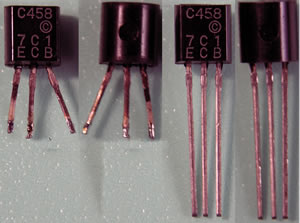

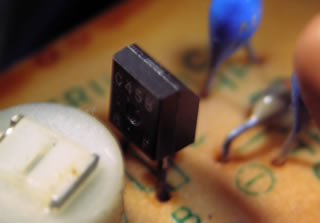

DSCN4378劣化している(と思われる)トランジスターの交換用にぼちぼちと集めていましたトランジスターがある程度の数が揃いましたので、交換してみました。
全部で、16個のトランジスター交換となりました。
で、その結果ですが、「不具合改善せず」でした。"STEREO" にならない、"STEREO" ランプが点灯しないのは相変わらずです。
交換したトランジスターが原因ではなかったようです。やっぱり、信号を追って、理解しながら原因を特定していくしか方法が無いようです。

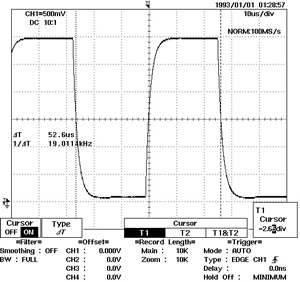

fm_pilot_signalまた、トランジスター交換後に、"MUA-001A FM MPX & AUDIO AMP UNIT" 基板の発振器の再調整をしておきました。
TP2 の発振周波数が 19kHz になるように VR1 により調整します。
一応、波形を観測しながら調整したのですが、知識不足からくる悲しさからか、これが正常な波形であるかどうかの判断ができません・・・。
FM 放送のパイロット信号が判別できれば、"STEREO" 判別できるとのことでしたので、期待したのですが、"STEREO" にはなりませんでした。
"HA1156W" への入力波形も FM 放送を受信しながら観測したのですが、よく分からず・・・。
もう少し、勉強する必要があるようです。
